Come sostituire la cella ossigeno del Gas Mix Analyser.

Rimuovere la cella esausta.

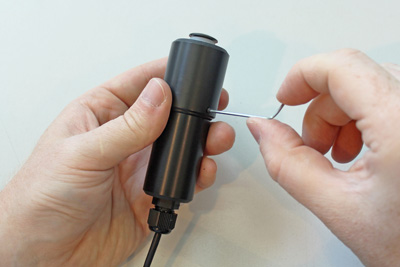

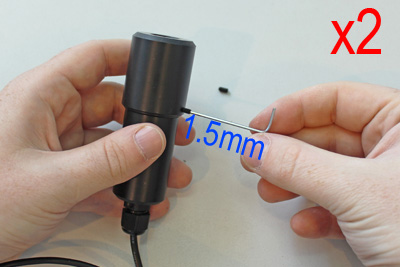

Svitare le viti sulla testa dell'analizzatore con una brugola da 1,5mm ^{(non inclusa)}

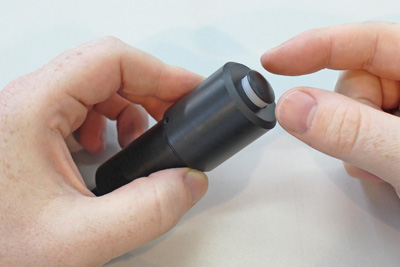

Controlla che il tappo protettivo sia correttamente inserito (immagine 2).

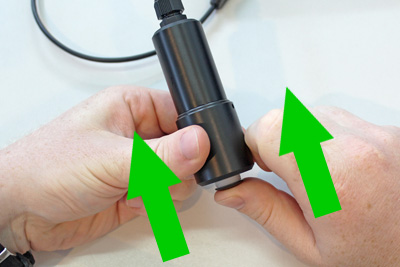

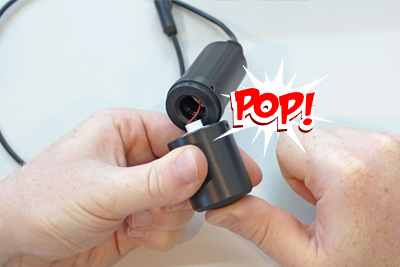

Tenere l'analizzatore dalla parte superiore e premere con il pollice sul tappo protettivo per aprire lo slot del sensore.

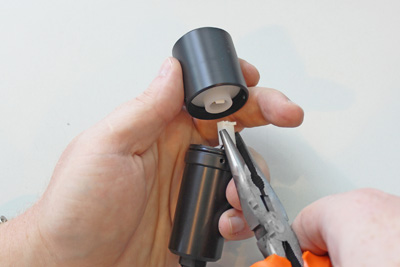

Utilizzare un paio di pinze dal becco fino per scollegare il connettore (fare attenzione a non danneggiare i cavi).




Inserire il nuovo sensore.
L'analizzatore è compatible con i seguenti tipi di sensore:

> Analytical Industries PSR-11-39-MD

> Vandagraph R- 22VAN

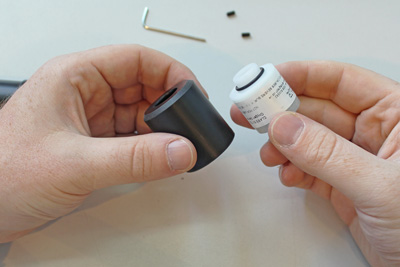

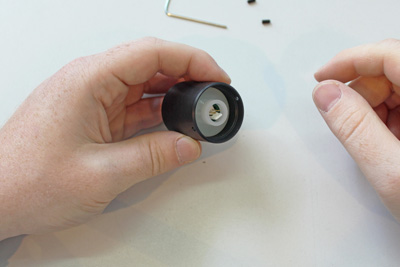

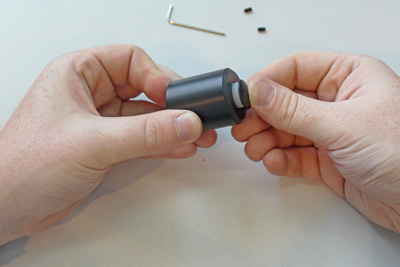

Inserisci la cella ad ossigeno nella testa dell'analizzatore ed applica il tappo.
ATTENZIONE: E' importante applicare il tappo (di colore nero) sulla cella ad ossigeno per evitare eventuali danni alla cella in fase di assemblaggio!

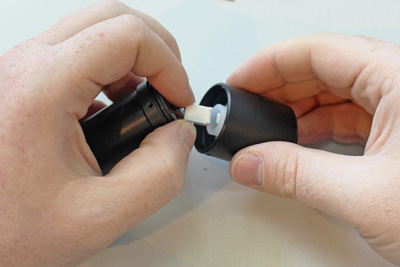

Collega il connettore.

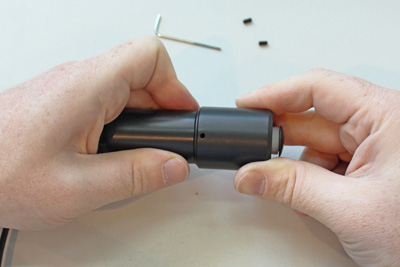

Chiudere la parte superiore dell'analizzatore (premere non girare), controllando che i fori delle viti corrispondano.




Avvitare le viti di tenuta.
ATTENZIONE: E' importante applicare SEMPRE il tappo (di colore nero) all'analizatore.
Una cella lasciata senza tappo si esaurisce nel giro di alcuni giorni.
