Come assemblare il Gas Mix Analyser.

Come inserire la batteria.

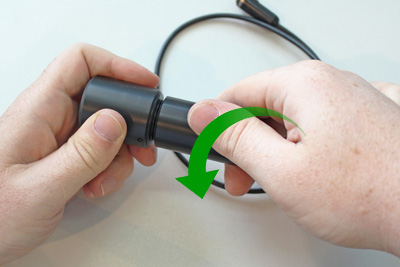

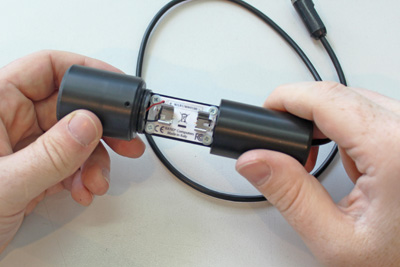

Gira il corpo dell'analizzatore come mostrato in figura per aprire lo slot della batteria.

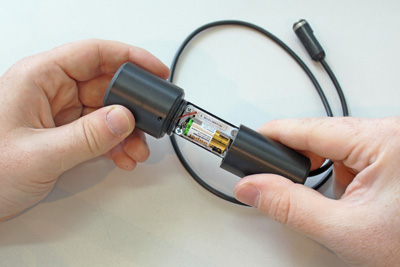

Inserisci la batteria facendo attenzione a rispettare la polarità ("+" e "-").
La polarità corretta è riportata sull'etichetta interna dell'analizzatore, appena sotto il ferma batteria.

  L'analizzatore utilizza una batteria del tipo: 1.5V type N, LR1, MN9100,AM5, 4001, non ricaricabile.

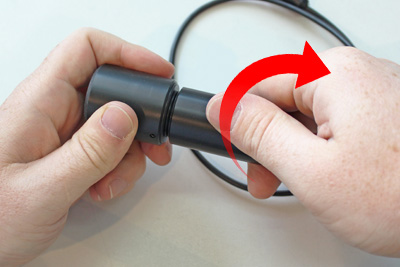

Chiudi il vano batteria come mostrato in figura,




Come applicare la cella ad ossigeno.

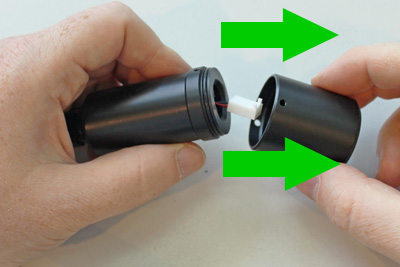

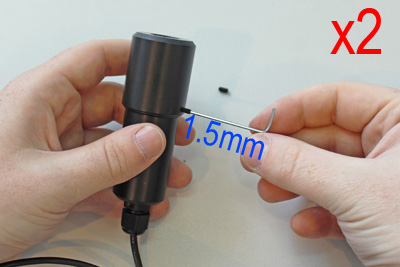

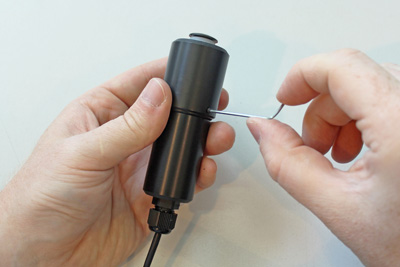

Svita le due viti presenti sulla testa dell'analizzatore ad ossigeno con una brugola da 1,5mm ^{(non inclusa)} e tira (non girare) la parte superiore dell'analizzatore come mostrato in figura.

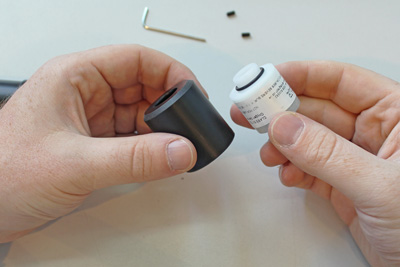

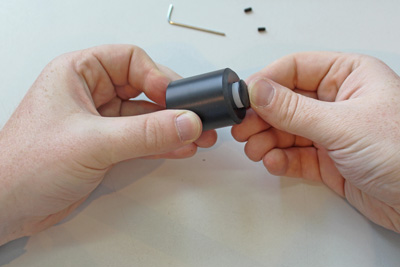

Inserisci la cella ad ossigeno nella testa dell'analizzatore ed applica il tappo.
ATTENZIONE: E' importante applicare il tappo (di colore nero) sulla cella ad ossigeno per evitare eventuali danni alla cella in fase di assemblaggio!

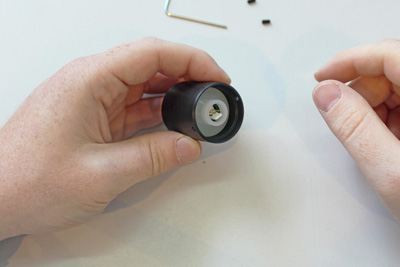

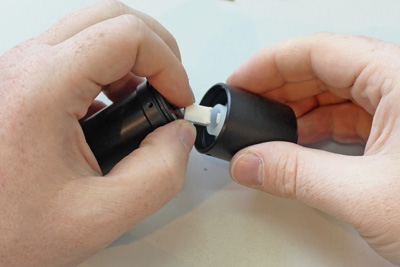

Collega il connettore.

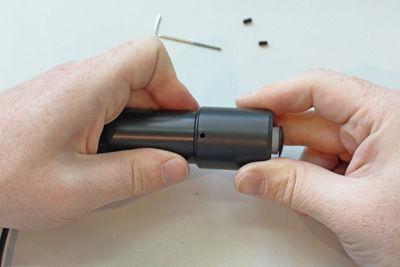

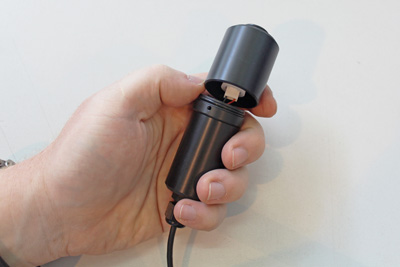

Chiudere la parte superiore dell'analizzatore (premere non girare), controllando che i fori delle viti corrispondano.

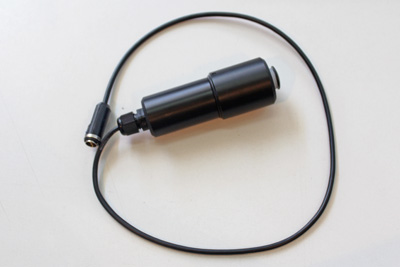

Avvitare le viti di tenuta.
ATTENZIONE: E' importante applicare SEMPRE il tappo (di colore nero) all'analizatore.
Una cella lasciata senza tappo si esaurisce nel giro di alcuni giorni.
